Solidworks中可以对模型进行配色和渲染，形成很逼真的渲染效果图，渲染主要针对模型的外观，布景及贴图组成，以及最终的图像输出，本文通过实际模型案例作一个渲染步骤的介绍，以图1中模型为例，具体内容如下：
图1 电风扇三维

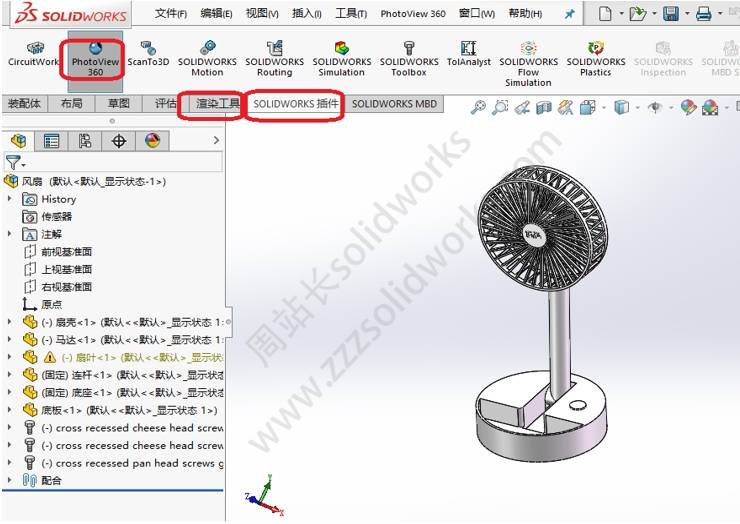

步骤一：先点击Solidworks操作界面顶部菜单Solidworks插件，然后选中PhotoView360编辑布景，会出现渲染工具菜单，如图2所示；
图2 Solidworks 渲染启动界面

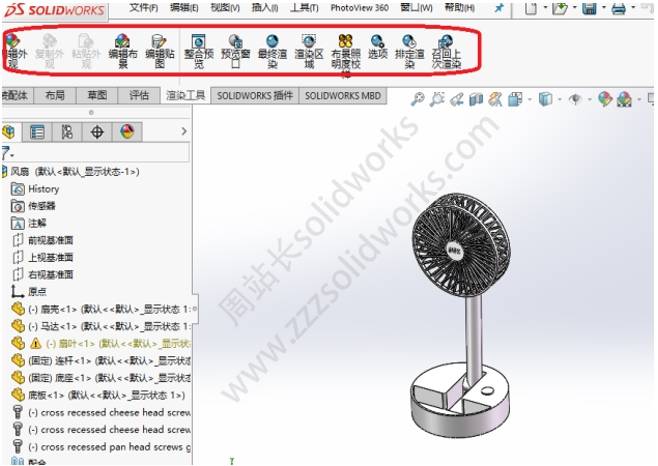

步骤二：点击渲染工具，出现编辑外观，编辑布景，编辑贴图等渲染操作菜单，如图3所示；
图3 Solidworks 渲染菜单

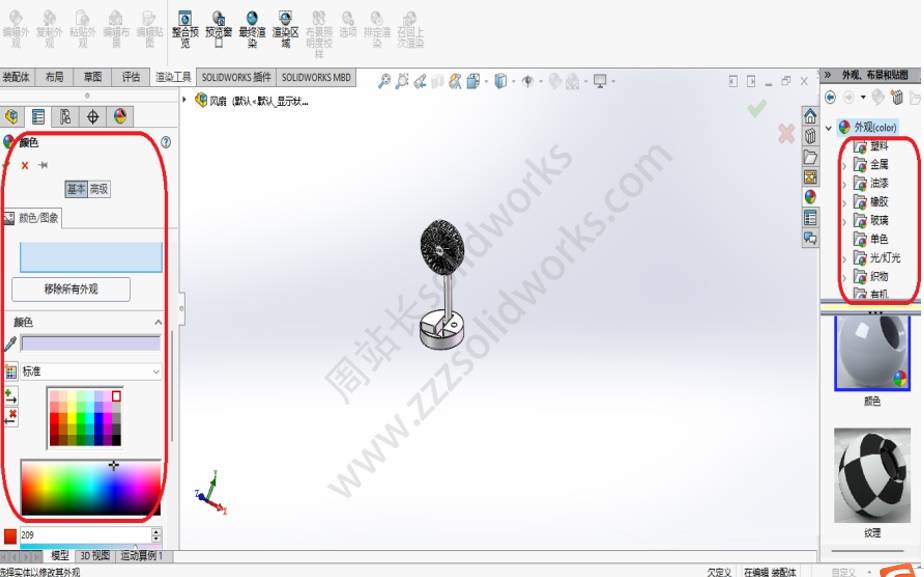

步骤三：首先对该模型进行编辑外观，可编辑其颜色，点击编辑外观，出现取色菜单，同时可在右侧菜单栏中选择更多实际工业用色，增强配色效果，如图4所示；
图4 编辑外观
步骤四：本文先对该电风扇进行外观配色，可选择右侧菜单中的塑料，如图5所示；
图5 电风扇外观配色

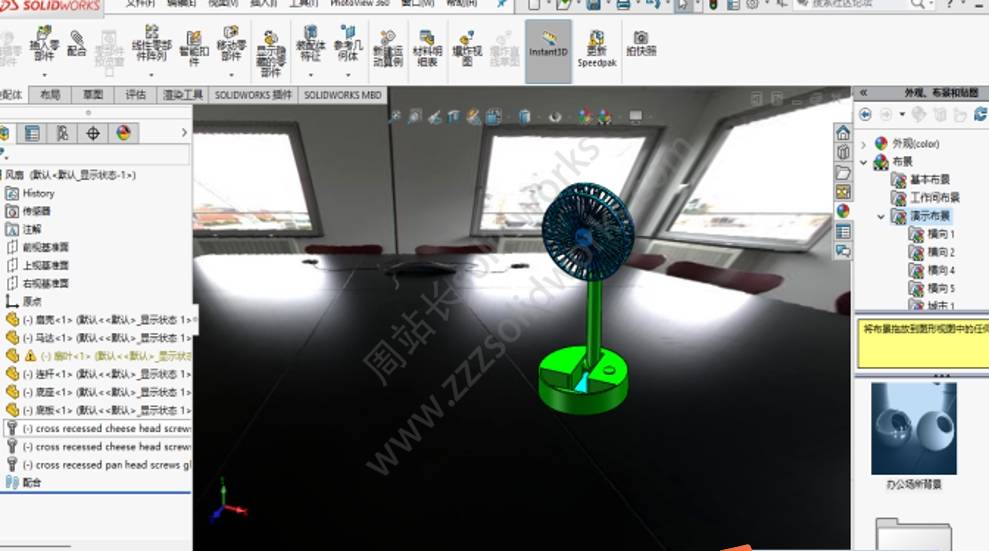

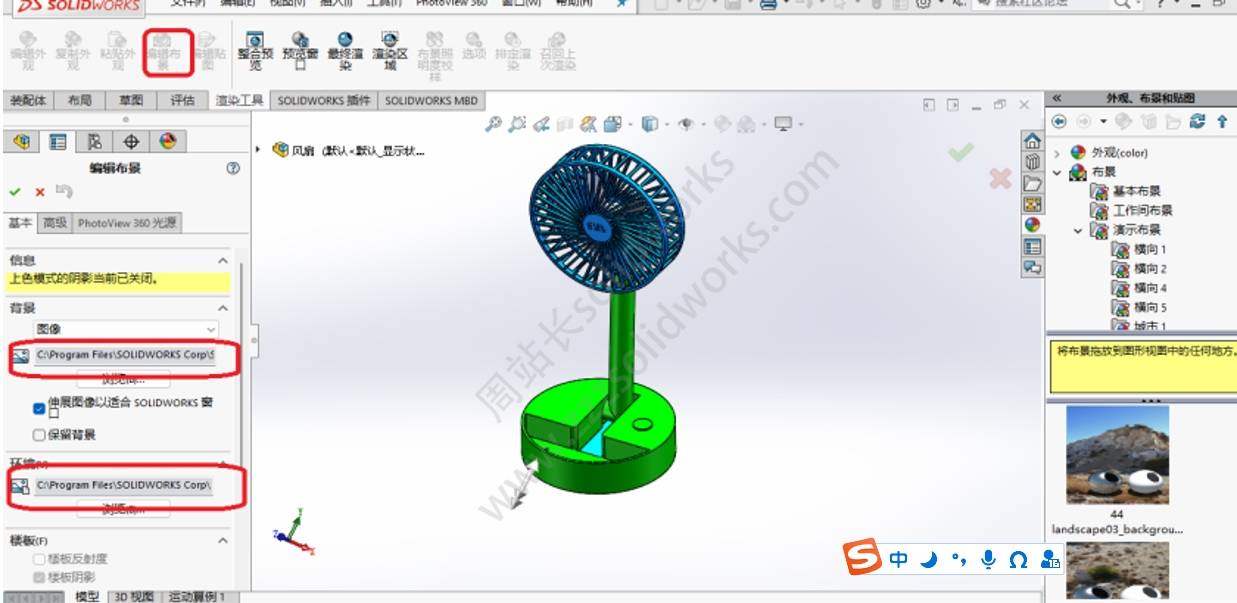

步骤五：接着对该模型进行布景编辑，即设置模型背景，点击渲染工具中的编辑布景菜单，如图6所示，可以选择不同的背景图片进行设置，也可以通过将自己的图片放到对应的文件夹内，设置自定义的背景，本文选择已有的背景图片进行设置，如图7所示。
图6 编辑布景
图7 布景设置

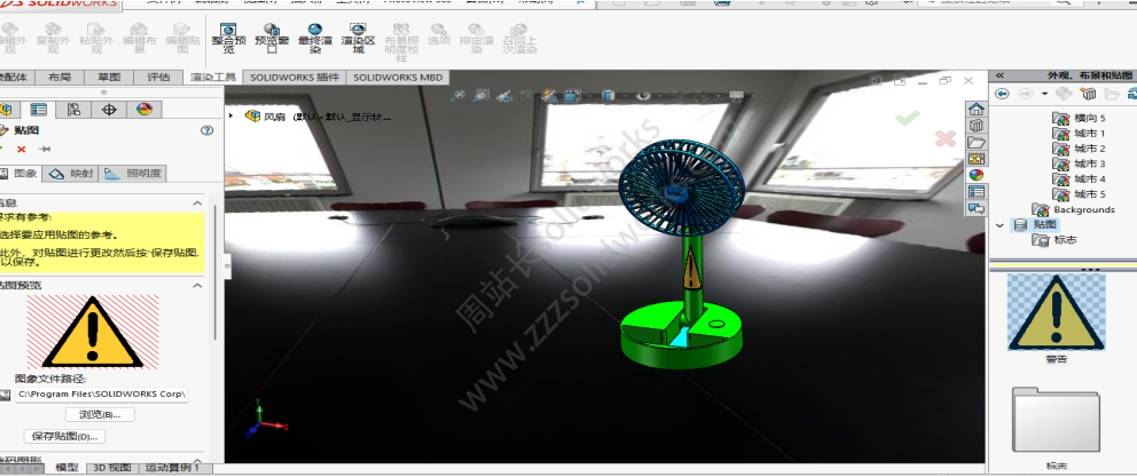

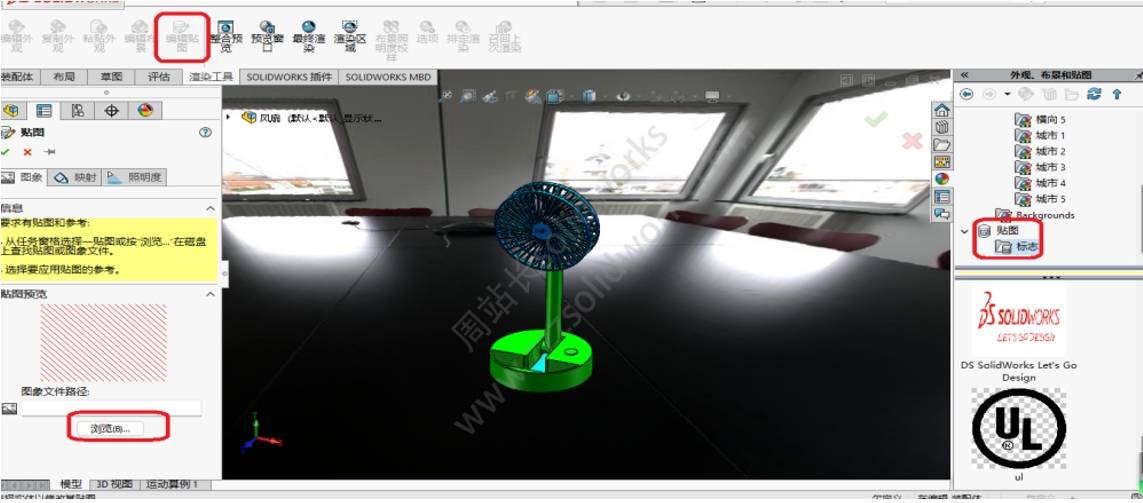

步骤六：然后对该模型进行贴图，操作如图8所示，可以直接点击右侧菜单直接选择贴图，也可以通过左侧菜单浏览文件进行贴图设置，此方法可以设置自定义贴图，本文选择软件自带贴图，效果如图9所示。
图8 编辑贴图
图9 贴图设置

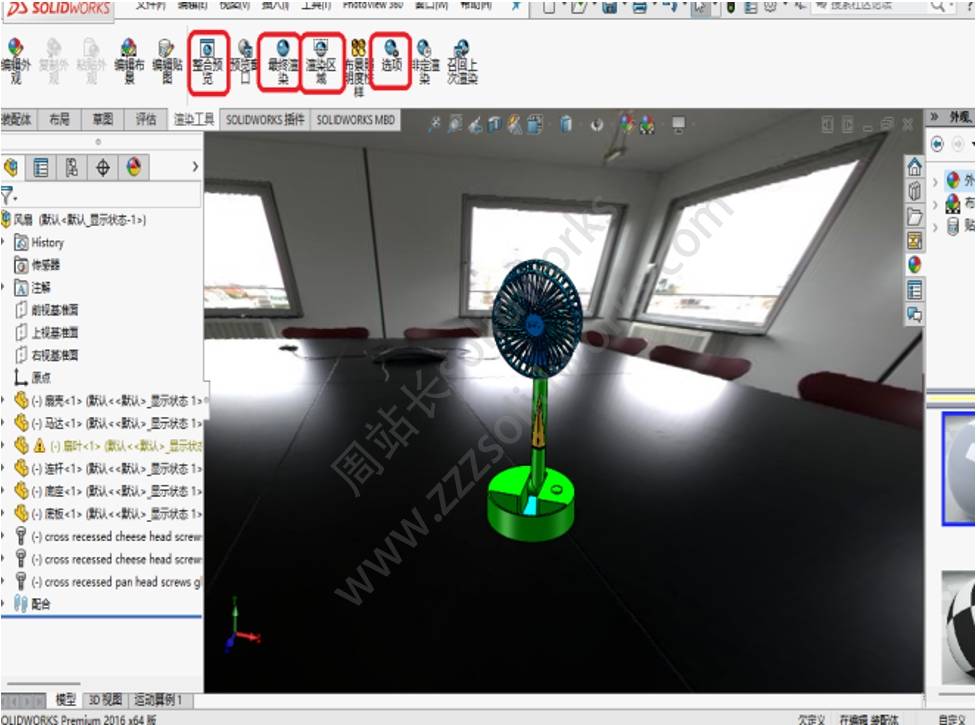

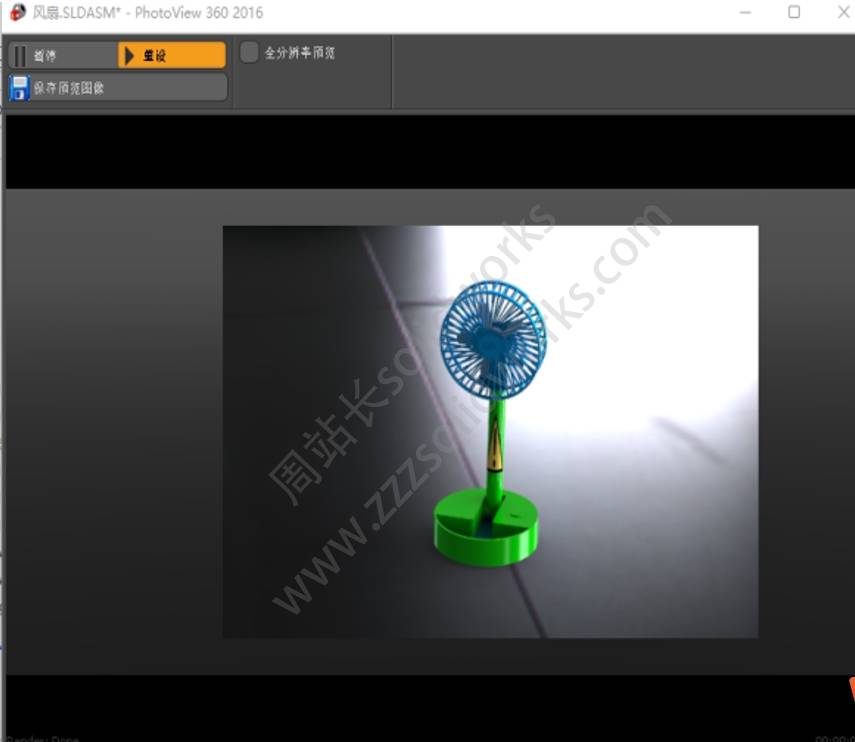

步骤七：最后进行整体综合渲染，在最终渲染前可进行渲染具体的参数设置，点击选项，同时可截取渲染区域，在渲染前可进行预览，最终的渲染效果如图10所示，最后可保存图片。
图10 最终渲染效果
