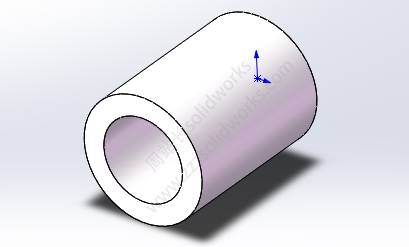

Solidworks软件提供的配置功能让用户可以在单一的文件中对零件或者装配体生成多个设计变化，配置提供了简便的方法来开发与管理一组有着不同尺寸、零部件或其他参数的模型。可以使用系列零件设计表在Microsoft Excel 电子表格中生成并管理配置Solidworks模型。本文以一套筒模型为例，如图1所示，说明如何利用零件设计表生成配置。
图1 圆柱模型

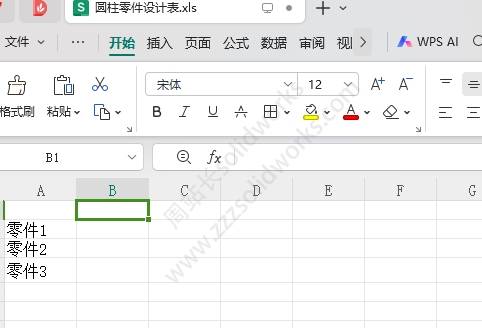

步骤一：首先运行Microsoft Excel 软件，新建一个Microsoft Excel 文件，命名为圆柱零件设计表，在表格第一列（单元格A2、A3等）中键入配置名称，保留单元格A1为空白，如图2所示，注意名称可以包含数字，但不能包含正斜线“/”或“@”字符；
图2 新建excel

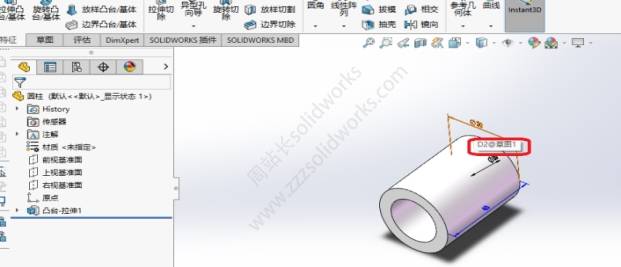

步骤二：在solidworks中，双击零件模型后便显示模型的具体尺寸，光标移动到一个尺寸时就会显示该尺寸的参数名称，如图3所示；
图3 获取参数名称

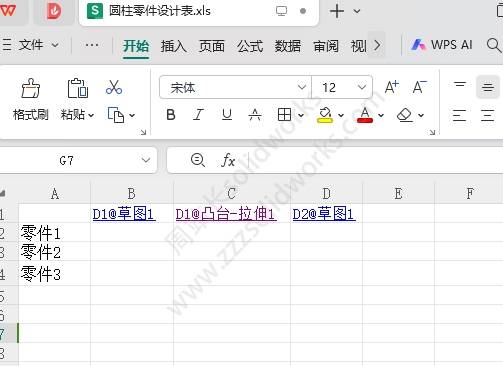

步骤三：打开之前新建的excel表格，键入刚刚获取的参数名称，如图4所示；
图4 输入参数名称

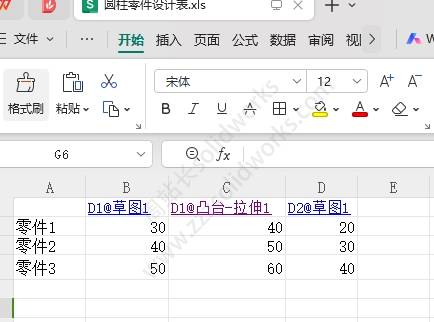

步骤四：在excel中分别输入零件1、零件2、零件3的三种尺寸配置参数，如图5所示，然后保存excel。
图5 尺寸参数设置

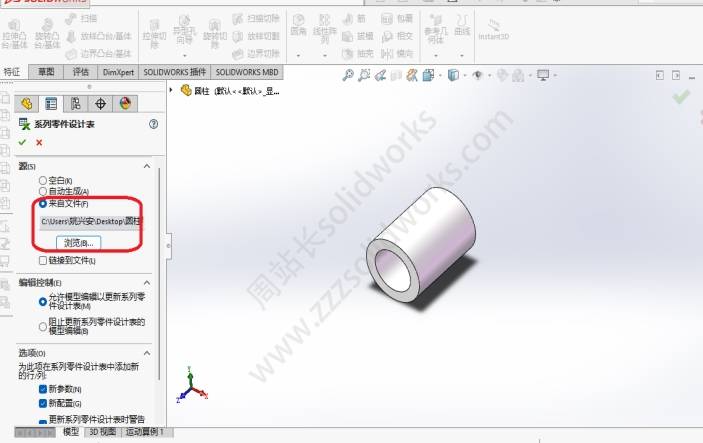

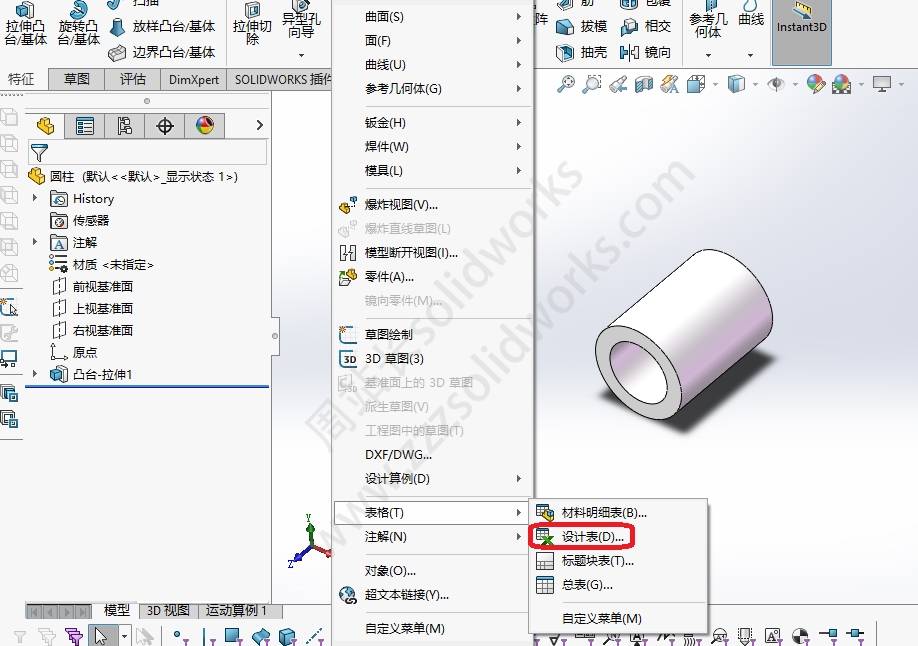

步骤五：在solidworks中选择“插入设计表”菜单，如图6所示，然后插入之前保存的零件参数表格，如图7所示，点击确定；
图6 插入设计表菜单
图7 插入设计表

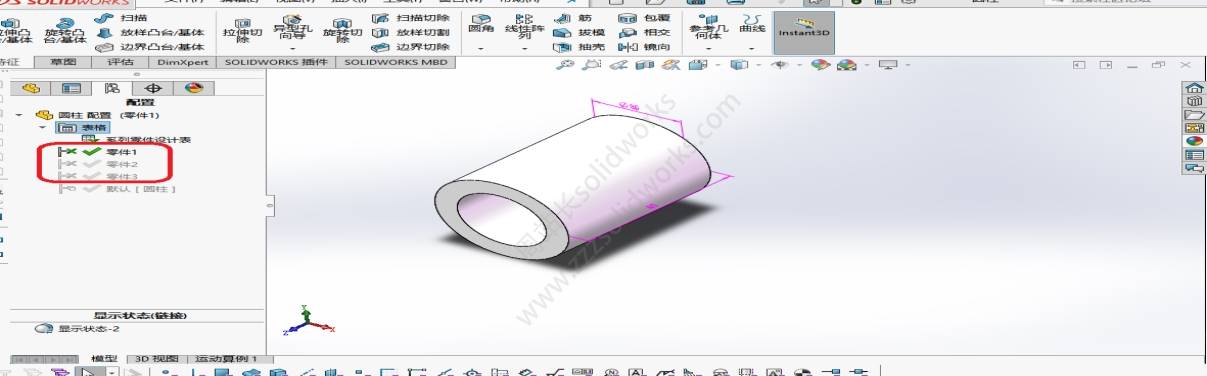

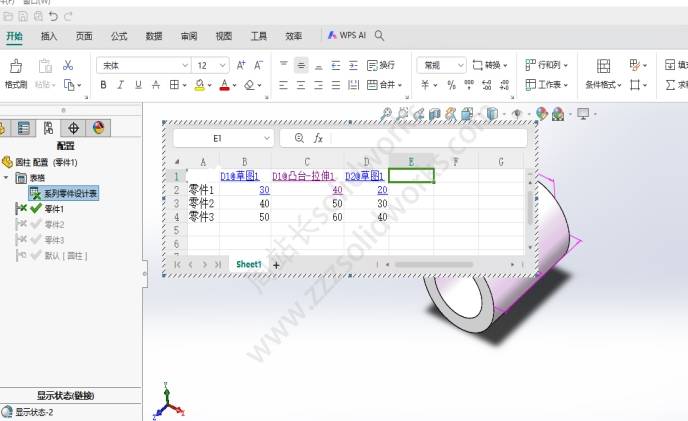

步骤六：此时工作表中出现在绘图区中，Excel菜单和工具栏会替换Solidworks的菜单和工具栏，如图8所示，此时单击工作表以外的地方即可关闭该表格，同时在设计树显示了新增加的三个配置，如图9所示。
图8 工作表出现在绘图中
图9 新的配置

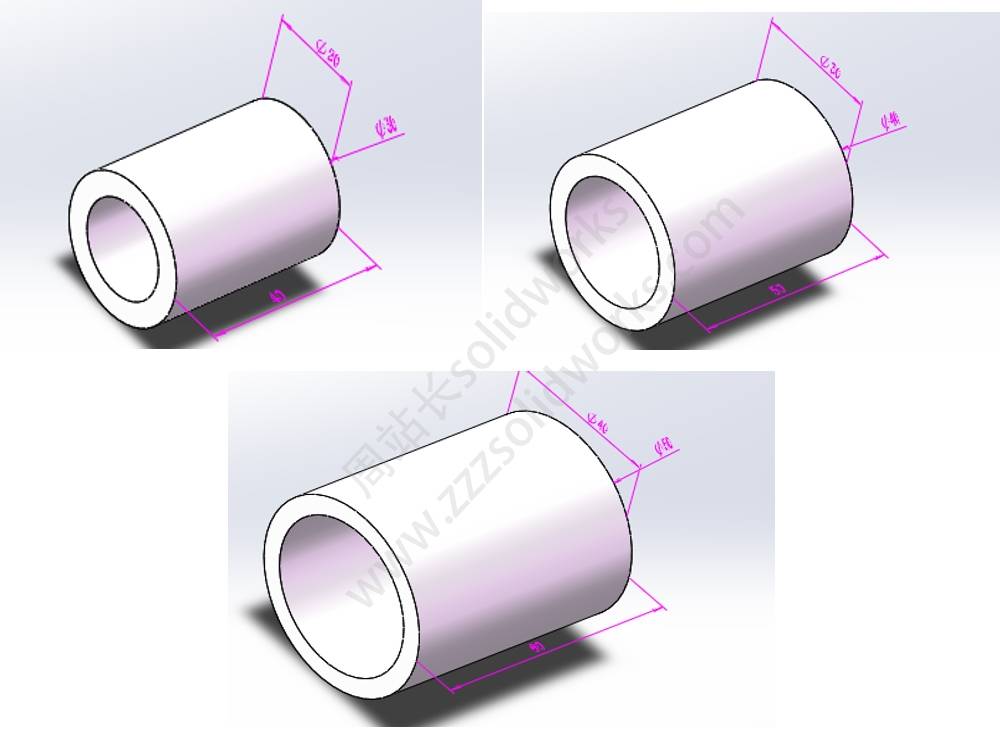

步骤七：最后双击设计树的三个任何一个配置，即显示相应的模型，如图10所示。
图10 不同尺寸圆柱模型
